| （Вход） | ||||
| Номинальное напряжение | Диапазон напряжений | Рабочее напряжение | Входной ток | |
| Минимальное напряжение включения | Максимальное напряжение включения | |||
| DC 5V 12V 24V | DC 3-32V | DC 2.1V | DC 32V | 7±3mA |
| AC 100V 220V | AC 90-250V | AC 80V | AC 275V | 10±5mA |
| （Нагрузка） | |||||||
| Параметр/Спецификация | 10A | 25A | 40A | 60A | 80A | 100A | 120A |
| Номинальное напряжение нагрузки | AC 220V 380V | ||||||
| Диапазон напряжения нагрузки | AC 90-480V | ||||||
 | |||||||

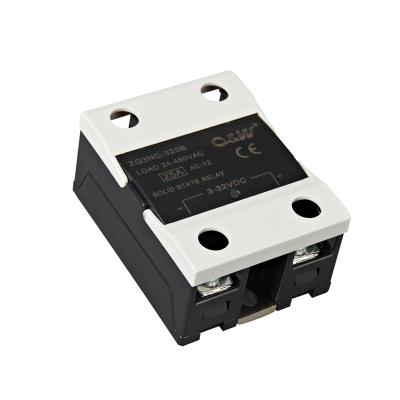

| Однофазное твердотельное реле DC/AC | |||||||
| Модель | ZG3NC-310B | ZG3NC-325B | ZG3NC-340B | ZG3NC-360B | ZG3NC-380B | ZG3NC-3100B | ZG3NC-3120B |
| Ток нагрузки | 10A | 25A | 40A | 60A | 80A | 100A | 120A |
| Напряжение нагрузки | 90-480V AC | ||||||
| Управляющее напряжение | 3-32V DC | ||||||
| Управляющий ток | 3-20mA DC | ||||||
| Напряжение включения | ≤1.5V(RMS) | ||||||
| Ток утечки в выключенном состоянии | ≤4mA | ||||||
| Время включения-выключения | ≤10ms | ||||||
| Электрическая прочность | AC 2500V 50/60HZ | ||||||
| Сопротивление изоляции | 100MΩ/500VDC | ||||||
| Температура окружающей среды | -25℃ ~ +75℃ (Без конденсата и льда) | ||||||
| Способ монтажа | Крепление болтом M4 | ||||||
Индикация работы | LED | ||||||
| Вес | 75g | ||||||
 | |||||||
| Однофазное твердотельное реле DC/DC | |||||||
| Модель | ZG3NC-410B /4010B/4110B | ZG3NC-425B /4025B/4125B | ZG3NC-440B /4040B/4140B | ZG3NC-460B /4060B/4160B | ZG3NC-480B /4080B/4180B | ZG3NC-4100B /40100B/41100B | ZG3NC-4120B /40120B/41120B |
| Ток нагрузки | 10A | 25A | 40A | 60A | 80A | 100A | 120A |
| Напряжение нагрузки | 250V DC/60V DC/600V DC | ||||||
| Управляющее напряжение | 3-32V DC | ||||||
| Управляющий ток | 5-25mA DC | ||||||
| Напряжение включения | ≤2.5V DC | ||||||
| Ток утечки в выключенном состоянии | ≤4mA | ||||||
| Время включения-выключения | ≤10ms | ||||||
| Электрическая прочность | AC 2500V 50/60HZ | ||||||
| Сопротивление изоляции | 100MΩ/500VDC | ||||||
| Температура окружающей среды | -25℃ ~ +75℃ (Без конденсата и льда) | ||||||
| Способ монтажа | Крепление болтом M4 | ||||||
Индикация работы | LED | ||||||
| Вес | 75g | ||||||
 | |||||||
| ТИП/AC Однофазное твердотельное реле | |||||||
| Модель | ZG3NC-310D | ZG3NC-325D | ZG3NC-340D | ZG3NC-360D | ZG3NC-380D | ZG3NC-3100D | ZG3NC-3120D |
| Ток нагрузки | 10A | 25A | 40A | 60A | 80A | 100A | 120A |
| Напряжение нагрузки | Регулировка напряжения | ||||||
| Управляющее напряжение | 1-10V DC | ||||||
| Напряжение включения | ≤60V DC | ||||||
| Ток утечки в выключенном состоянии | ≤4mA | ||||||
| Время включения-выключения | ≤10ms | ||||||
| Электрическая прочность | AC 2500V 50/60HZ | ||||||
| Сопротивление изоляции | 100MΩ/500VDC | ||||||
| Температура окружающей среды | -25℃ ~ +75℃ (Без конденсата и льда) | ||||||
| Способ монтажа | Крепление болтом M4 | ||||||
Индикация работы | LED | ||||||
| Вес | 75g | ||||||
| ТИП/AC Однофазное твердотельное реле | |||||||
| Модель | ZG3NC-310C | ZG3NC-325C | ZG3NC-340C | ZG3NC-360C | ZG3NC-380C | ZG3NC-3100C | ZG3NC-3120C |
| Ток нагрузки | 10A | 25A | 40A | 60A | 80A | 100A | 120A |
| Напряжение нагрузки | (Резистивный тип бустера) 0-380V AC | ||||||
| Управляющее напряжение | Внешний потенциометр управления (560KΩ/2W) | ||||||
| Напряжение включения | ≤1.5V (RMS) | ||||||
| Ток утечки в выключенном состоянии | ≤4mA | ||||||
| Время включения-выключения | ≤10ms | ||||||
| Электрическая прочность | AC 2500V 50/60HZ | ||||||
| Сопротивление изоляции | 100MΩ/500VDC | ||||||
| Температура окружающей среды | -25℃ ~ +75℃ (Без конденсата и льда) | ||||||
| Способ монтажа | Крепление болтом M4 | ||||||
Индикация работы | LED | ||||||
| Вес | 75g | ||||||
 | |||||||
| Однофазное твердотельное реле AC/AC | |||||||
| Модель | ZG3NC-310A | ZG3NC-325A | ZG3NC-340A | ZG3NC-360A | ZG3NC-380A | ZG3NC-3100A | ZG3NC-3120A |
| Ток нагрузки | 10A | 25A | 40A | 60A | 80A | 100A | 120A |
| Напряжение нагрузки | 90-480V AC | ||||||
| Управляющее напряжение | 90-250V AC | ||||||
| Управляющий ток | 5-25mA DC | ||||||
| Напряжение включения | ≤1.5V(RMS) | ||||||
| Ток утечки в выключенном состоянии | ≤4mA | ||||||
| Время включения-выключения | ≤10ms | ||||||
| Электрическая прочность | AC 2500V 50/60HZ | ||||||
| Сопротивление изоляции | 100MΩ/500VDC | ||||||
| Температура окружающей среды | -25℃ ~ +75℃ (Без конденсата и льда) | ||||||
| Способ монтажа | Крепление болтом M4 | ||||||
Индикация работы | LED | ||||||
| Вес | 75g | ||||||
