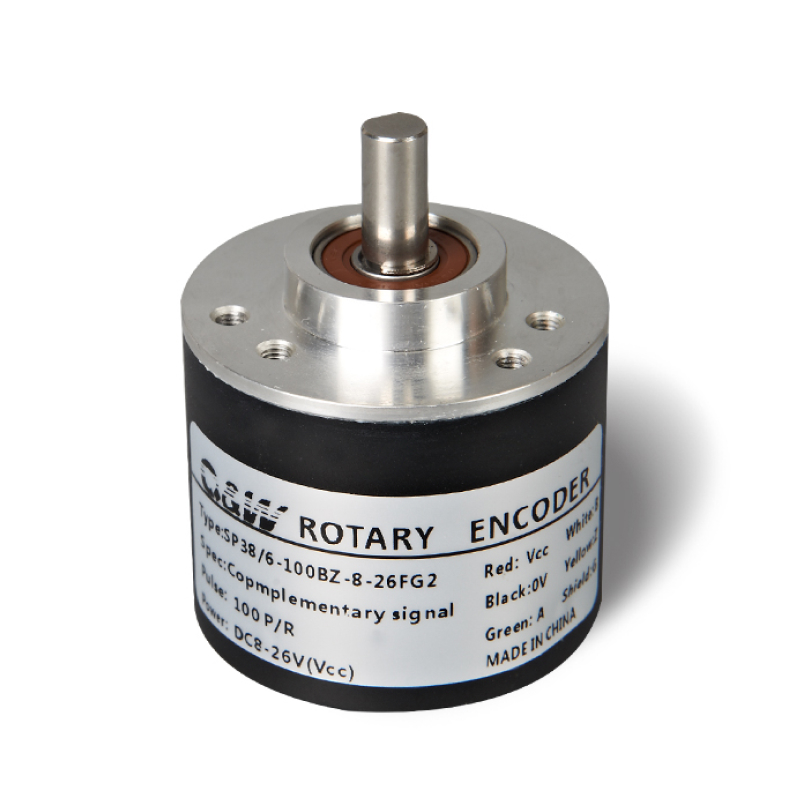

| Серия SP38/6 | |||||||||||
 |  | ||||||||||
| Инструкция по типам | |||||||||||
| SP | 38 | / | 6 | － | 360 | BZ | － | 8-30 | F | G | 2 |
| Базовый тип | Основной диаметр 38мм | Диаметр оси 6мм | Количество импульсов | Двухфазный с положительной базовой точкой | Напряжение питания +8V~+30V | Форма выходной цепи F:двухтактный выход push-pull output | Выходная форма G: Кабельный выход | Длина кабеля 2м | |||
| Импульсов/оборот (Примечание: кодовая пластина с защитой от вибрации и скачков напряжения, металлическое кодовое колесо с термостойкостью и стеклянное кодовое колесо с высокой точностью) | ||||||||||||
| 10 20 30 50 60 100 120 125 150 180 200 250 256 300 360 400 500 512 600 720 800 900 1000 1024 1200 1250 1500 1800 2000 2048 2400 2500 3000 3600 5000 |
| Выходная цепь | Драйверы L | C,E,F | Драйверы T | ||||||
| Напряжение сети | +5V±5% | +5 или +8V~26V | +8V~26V | ||||||
| Потребляемый ток | ≤60мА | ≤60мА | ≤60мА | ||||||
| Допустимая нагрузка | 20мА | 30мА | 20мА | ||||||
| Высокий уровень сигнала | ≥2.5V | ≥VCC*70%V | ≥VCC*70%V | ||||||
| Низкий уровень сигнала | ≤0.5V | ≤0.5V | ≤0.5V | ||||||
| Время нарастания/спада | ≤100нс | ≤1мкс | ≤100нс | ||||||
| Частота отклика | 150КГц | 150КГц | 150КГц | ||||||
| Радиальная нагрузка | ≤30Н | ||||
| Осевая нагрузка | ≤20Н | ||||
| Крутящий момент | ≤1 x 10ˉ³Н·м | ||||
| Максимальная скорость вращения | 6000об/мин | ||||
| Момент инерции | 20г/см² | ||||
| Допустимое ускорение | 1 x 10⁴рад/с² | ||||
| Вес | Около 0.1кг | ||||
| Устойчивость к ударам | 1000м/с²,6мс | ||
| Устойчивость к вибрации | 100м/с², 10~200Гц | ||
| Рабочая температура | -20°C~+50°C | ||
| Температура хранения | -20°C~+80°C | ||
| Относительная влажность | ≤85% без обледенения | ||
| Степень защиты | IP50 |

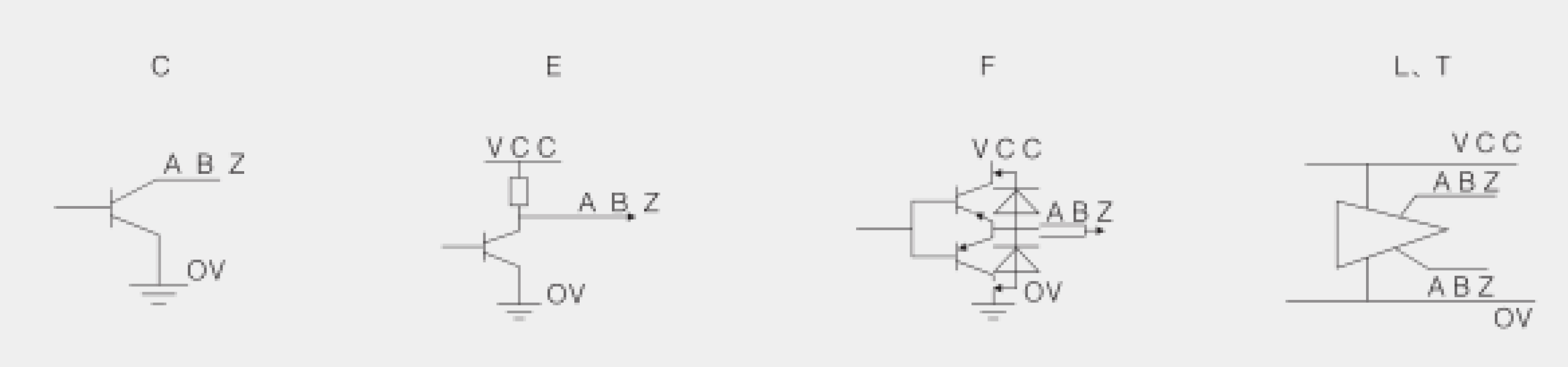

| ФОРМА ВЫХОДНОЙ ЦЕПИ | ||
 |

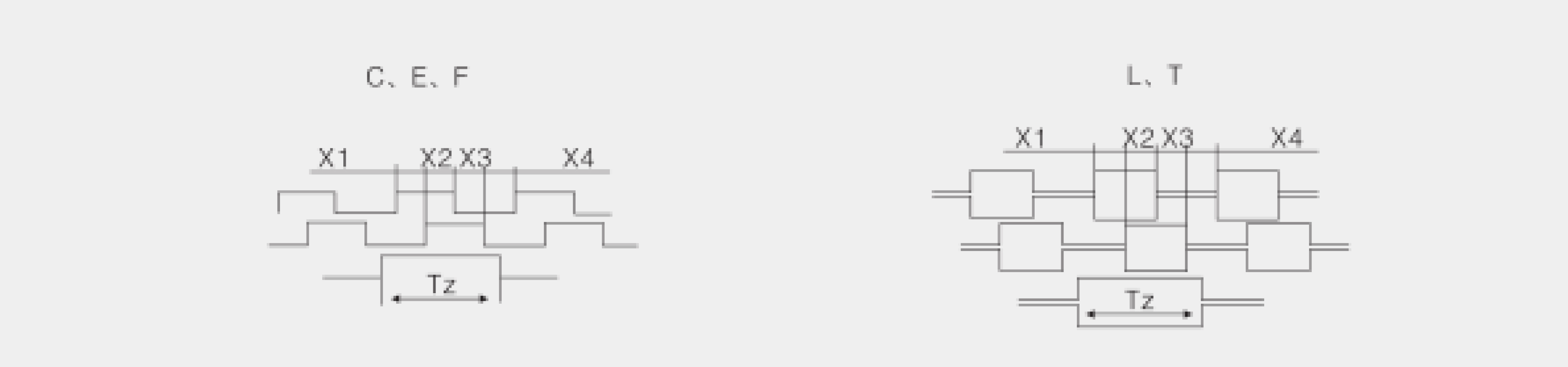

| ВЫХОДНАЯ ФОРМА СИГНАЛА |
 |
