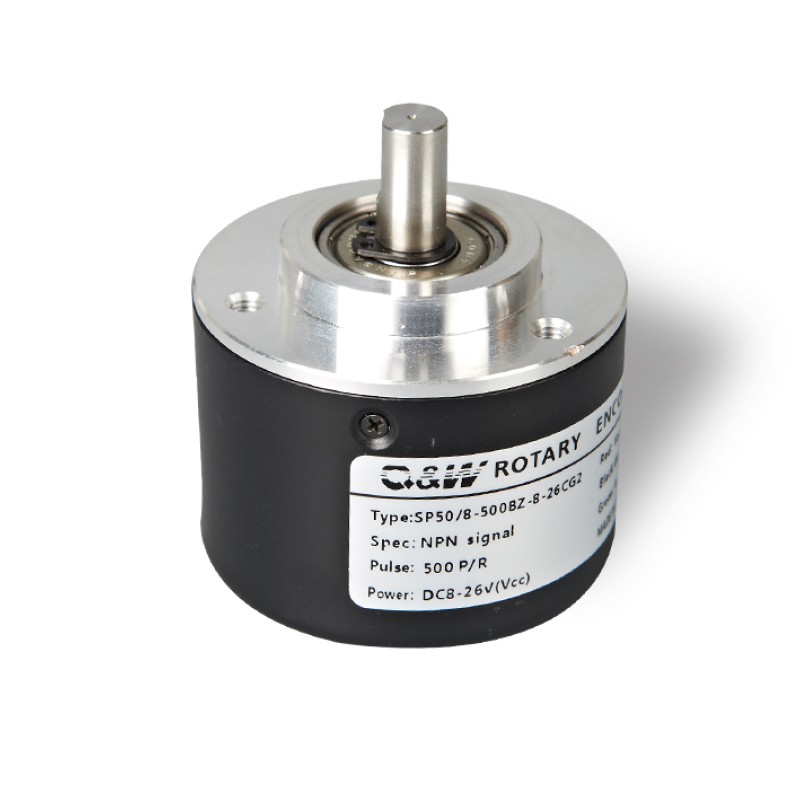

| Серия SP50/8 | |||||||||||
 |  | ||||||||||
| Инструкция по типам | |||||||||||
| SP | 50 | / | 8 | － | 100 | BZ | － | 8-26 | F | G | 3 |
| Базовый тип | Основной диаметр 50мм | Диаметр оси 8мм | Количество импульсов | Двухфазный с положительной базовой точкой | Напряжение питания +8V~+30V | Форма выходной цепи F: двухтактный выход | Выходная форма G: Кабельный выход | Длина кабеля 3м |
| Импульсов/оборот (Примечание: кодовая пластина с защитой от вибрации и скачков напряжения, металлическое кодовое колесо с термостойкостью и стеклянное кодовое колесо с высокой точностью) | ||||||||||||
| 10 20 30 50 60 100 120 125 150 180 200 250 256 300 360 400 500 512 600 720 800 900 1000 1024 1200 1250 1500 1800 2000 2048 2400 2500 3000 3600 4000 4096 4500 4800 5000 |
| Выходная цепь | Драйверы L | C,E,F | Драйверы T | ||||||
| Напряжение сети | +5V±5% | +5 或 или +8V~26V | +8V~26V | ||||||
| Потребляемый ток | ≤60мА | ≤60мА | ≤60мА | ||||||
| Допустимая нагрузка | 20мА | 30мА | 20мА | ||||||
| Высокий уровень сигнала | ≥2.5V | ≥VCC*70%V | ≥VCC*70%V | ||||||
| Низкий уровень сигнала | ≤0.5V | ≤0.5V | ≤0.5V | ||||||
| Время нарастания/спада | ≤100нс | ≤1мкс | ≤100нс | ||||||
| Частота отклика | 150КГц | 150КГц | 150КГц | ||||||
| Радиальная нагрузка | ≤40Н | ||||
| Осевая нагрузка | ≤30Н | ||||
| Крутящий момент | ≤2 x 10ˉ³Н·м | ||||
| Максимальная скорость вращения | 6000об/мин | ||||
| Момент инерции | 30г/см² | ||||
| Допустимое ускорение | 1 x 10⁴рад/с² | ||||
| Вес | Около 0.1кг | ||||
| Устойчивость к ударам | 1000м/с²,6мс | ||
| Устойчивость к вибрации | 100м/с², 10~200Гц | ||
| Рабочая температура | -20°C~+50°C | ||
| Температура хранения | -20°C~+80°C | ||
| Относительная влажность | ≤85% без обледенения | ||
| Степень защиты | IP50 |

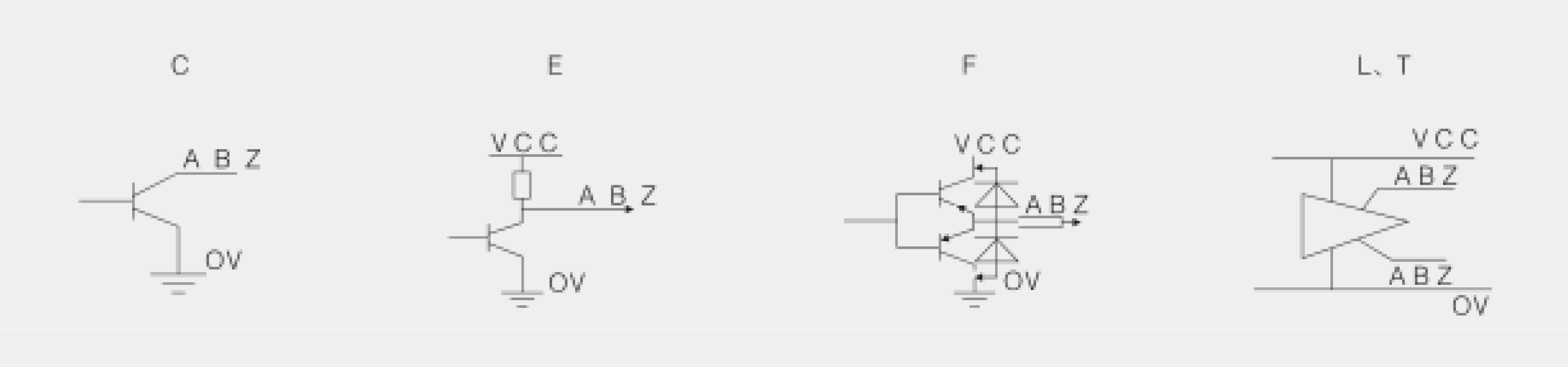

| ФОРМА ВЫХОДНОЙ ЦЕПИ |
 |
| ВЫХОДНАЯ ФОРМА СИГНАЛА |
 |
