| Микрослотовый фотоэлектрический датчик | ||||||

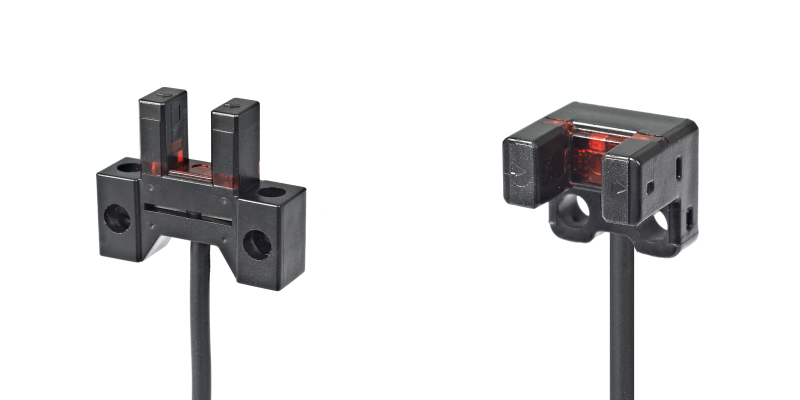

| Изображения продукции | ||||||
 | ||||||
 | ||||||
| Малый кабель | ||||||
| NPN | ВКЛ | EG15NK | EG15NT | EG15NY | EG15NF | EG15NR |
| ВЫКЛ | EG25NK | EG25NT | EG25NY | EG25NF | EG25NR | |
| PNP | ВКЛ | EG15PK | EG15PT | EG15PY | EG15PF | EG15PR |
| ВЫКЛ | EG25PK | EG25PT | EG25PY | EG25PF | EG25PR | |

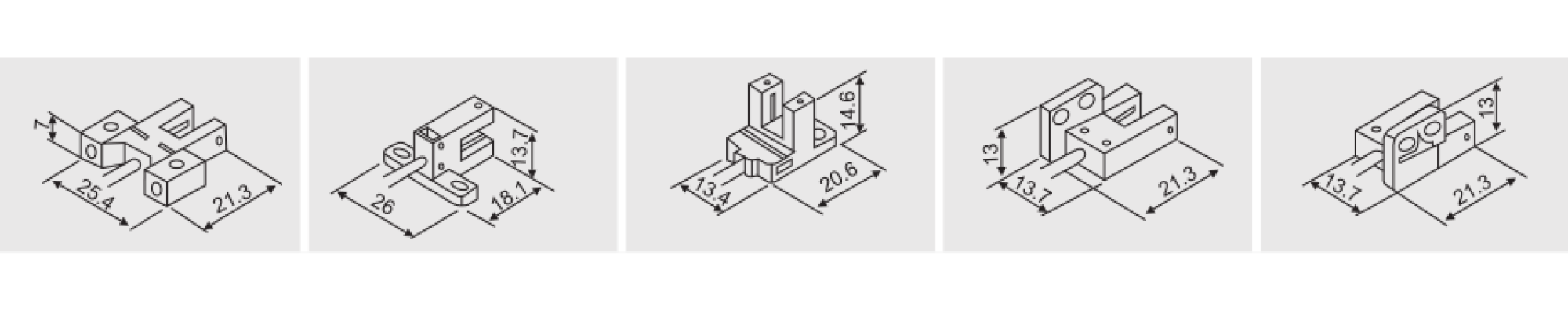

| Внешний вид | K | T | Y | F | R | |
| Соответствие директивам CE | Директива EMC, Директива RoHS | |||||
| Дистанция обнаружения | 6 мм фиксированная | |||||
| Минимальный обнаруживаемый объект | Непрозрачный объект 0.8×1.2 мм | |||||
| Гистерезис | 0.05 мм или менее | |||||
| Повторяемость | 0.01 мм или менее | |||||
| Напряжение | 5-24 В DC ±10%, пульсация P-P ≤10% | |||||
| Потребляемый ток | ≤15 мА | |||||
| Выход | Транзистор NPN с открытым коллектором Рабочее напряжение: ≤30 В DC (между выходом и 0V) Транзистор PNP с открытым коллектором Рабочее напряжение: ≤30 В DC (между выходом и +V) | NPN/PNP Макс. ток: 50 мА Падение напряжения: <2В | ||||
| Режим выхода | Два выхода: ВКЛ при приеме света / ВКЛ при блокировке света | |||||
| Защита от КЗ | Для NPN - есть, для PNP - нет | |||||
| Время реакции | При приеме света: ≤20 мкс, при блокировке: ≤80 мкс (макс. частота 3 кГц) | |||||
| Индикатор состояния | Красный светодиод (активен при приеме света) | |||||
| Степень защиты | IP66 | |||||
| Рабочая температура | -25°C ~ +55°C (без конденсации/замерзания) Хранение: -30°C ~ +80°C | |||||
| Влажность | 5-85% RH (работа), 5-95% RH (хранение) | |||||
| Освещенность | Люминесцентное освещение: ≤1000 Люкс на светоприемнике | |||||
| Прочность изоляции | AC1000В 1 мин (все клеммы питания - корпус) | |||||
| Сопротивление изоляции | ≥20 МОм (250В DC между клеммами и корпусом) | |||||
| Вибрационная стойкость | 10-2000 Гц, амплитуда 1.5 мм (макс. ускорение 196 м/с²) по осям XYZ по 2 часа | |||||
| Ударная стойкость | 1500 м/с² (≈1500G) по 3 удара по осям XYZ | |||||
| Источник излучения | Инфракрасный светодиод (длина волны 940 нм, немодулированный) | |||||
| Материалы | Корпус: PC+ABS, крышка: ABS | |||||
| Кабель | 0.09 мм² 4-жильный резиновый кабель PVC 1м | |||||
| Удлинение кабеля | Кабель ≥0.3 мм² до 100 м суммарной длины | |||||
| Вес | Нетто: 10 кг, Брутто: 15 г | |||||
| Щелевой фотоэлектрический датчик | ||||||

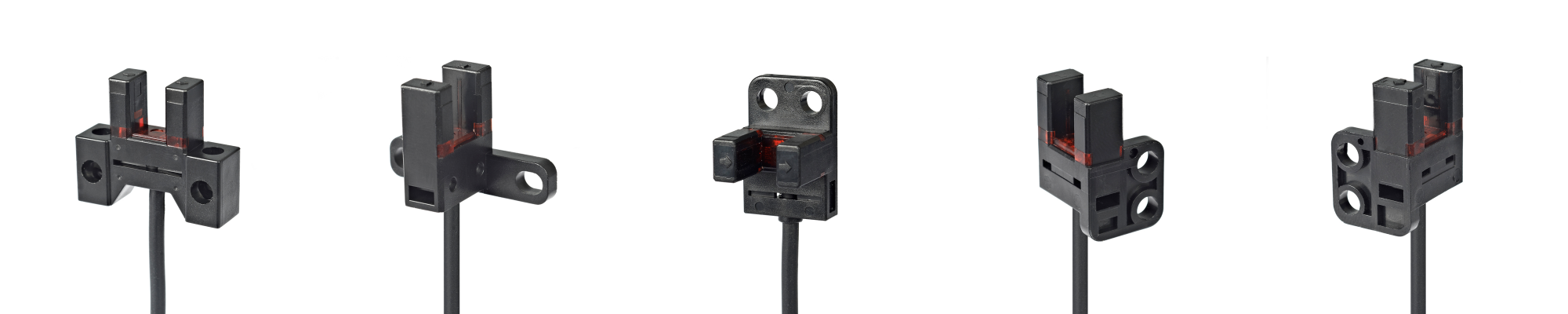

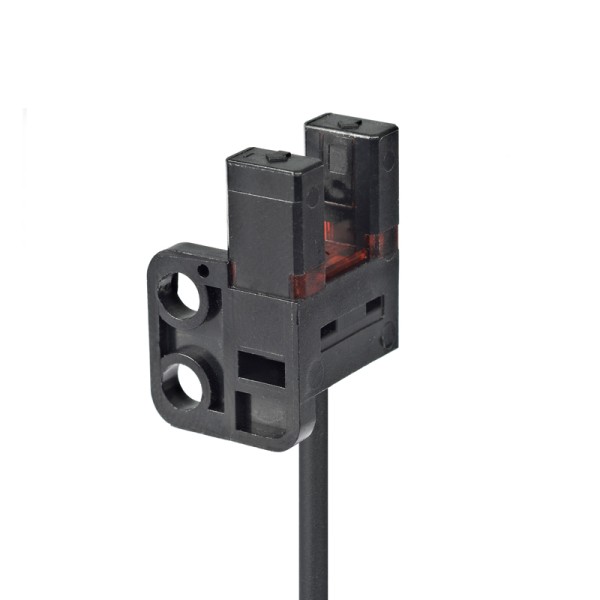

| Изображения продукции | ||||||
 | ||||||
 | ||||||
| Малый кабель | ||||||
| NPN | ВКЛ | EG35NF | EG35NK | EG35NL | EG35NR | EG35NU |
| ВЫКЛ | EG45NF | EG45NK | EG45NL | EG45NR | EG45NU | |
| PNP | ВКЛ | EG35PF | EG35PK | EG35PL | EG35PR | EG35PU |
| ВЫКЛ | EG45PF | EG45PK | EG45PL | EG45PR | EG45PU | |

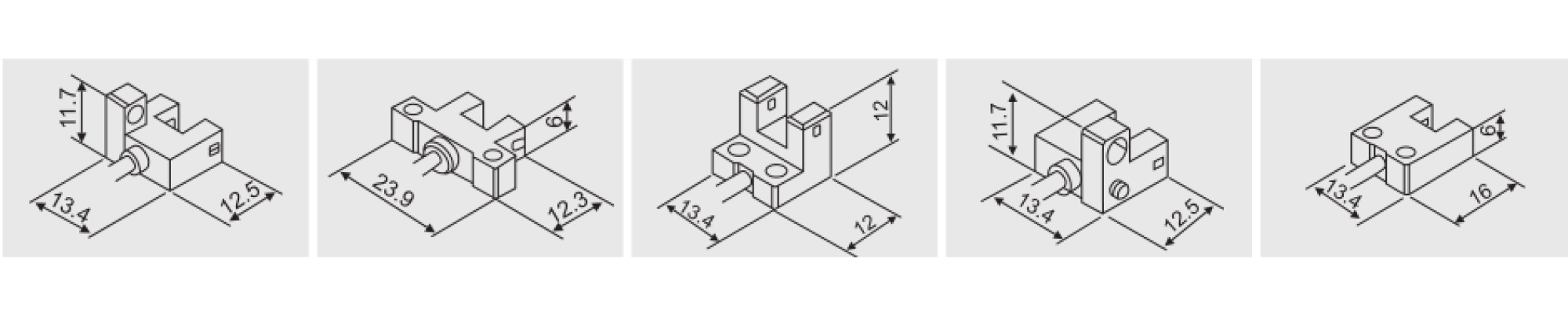

| Тип корпуса | Тип F | Тип K | Тип L | Тип R | Тип U | |
| Соответствие директивам CE | Директива EMC, Директива RoHS | |||||
| Дистанция обнаружения | Фиксированная 6 мм | |||||
| Минимальный обнаруживаемый объект | Непрозрачный объект 0.8×1.2 мм | |||||
| Гистерезис | ≤0.05 мм | |||||
| Повторяемость | ≤0.01 мм | |||||
| Напряжение питания | 5-24 В DC ±10%, пульсация ≤10% | |||||
| Потребляемый ток | ≤15 мА | |||||
| Выход | Транзистор NPN с открытым коллектором Рабочее напряжение: ≤30 В DC (выход-0V) Транзистор PNP с открытым коллектором Рабочее напряжение: ≤30 В DC (выход-+V) | NPN/PNP Макс. ток: 50 мА Падение напряжения: <2В | ||||
| Режим выхода | Два состояния: ВКЛ при приеме света / ВКЛ при блокировке | |||||
| Защита от КЗ | Для NPN - есть, для PNP - нет | |||||
| Время реакции | При приеме света: ≤20 мкс, при блокировке: ≤80 мкс (макс. частота 3 кГц) | |||||
| Индикатор работы | Красный светодиод (горит при приеме света) | |||||
| Степень защиты | IP66 | |||||
| Рабочая температура | -25°C ~ +55°C (без конденсации/замерзания) Хранение: -30°C ~ +80°C | |||||
| Влажность | 5-85% RH (работа), 5-95% RH (хранение) | |||||
| Внешняя освещенность | Люминесцентное освещение: ≤1000 Люкс на приемнике | |||||
| Электрическая прочность | AC1000В 1 мин (все клеммы-корпус) | |||||
| Сопротивление изоляции | ≥20 МОм (250В DC, клеммы-корпус) | |||||
| Вибрационная стойкость | 10-2000 Гц, амплитуда 1.5 мм (макс. 196 м/с²) по осям XYZ по 2 ч | |||||
| Ударная стойкость | 1500 м/с² (≈1500G) по 3 удара по осям XYZ | |||||
| Излучающий элемент | ИК-светодиод (длина волны 940 нм, без модуляции) | |||||
| Материалы | Корпус: PC+ABS, крышка: ABS | |||||
| Кабель | 0.09 мм² 4-жильный кабель в ПВХ изоляции 1м | |||||
| Удлинение кабеля | Кабель ≥0.3 мм² длиной до 100 м | |||||
| Вес | Нетто: 10 кг, Брутто: 15 г | |||||
