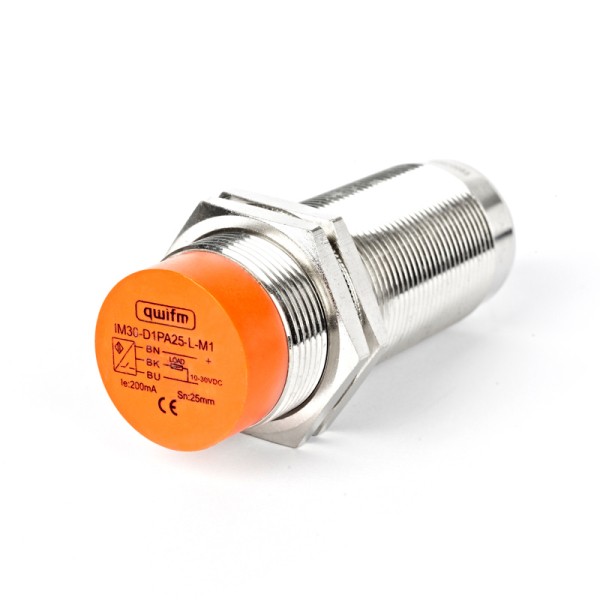

| Индуктивные датчики серии IM с разъемами (Кабель с угловым разъемом) | ||||
| Описание функции | Защита от короткого замыкания, переполюсовки и перегрузки по току | |||
 |  |  |  | |
 |  |  |  | |
| Встраиваемые: | ||||
| Код внешнего вида | IM8-□□□M2-W | IM12-□□□M1-W | IM18-□□□M1-W | IM30-□□□M1-W |
| Дистанция срабатывания | 1мм | 2мм | 5мм | 10мм |
| DC10-30VDC: NPN(NO) | IM8-D1NA01-M2-W | IM12-D1NA02-M1-W | IM18-D1NA05-M1-W | IM30-D1NA10v-M1-W |
| NPN(NC) | IM8-D1NB01-M2-W | IM12-D1NB02-M1-W | IM18-D1NB05-M1-W | IM30-D1NB10-M1-W |
| NPN(NO+NC) | IM12-D1NC02-M1-W | IM18-D1NC05-M1-W | IM30-D1NC10-M1-W | |
| PNP(NO) | IM8-D1PA01-M2-W | IM12-D1PA02-M1-W | IM18-D1PA05-M1-W | IM30-D1PA10-M1-W |
| PNP(NC) | IM8-D1PB01-M2-W | IM12-D1PB02-M1-W | IM18-D1PB05-M1-W | IM30-D1PB10-M1-W |
| PNP(NO+NC) | IM12-D1PC02-M1-W | IM18-D1PC05-M1-W | IM30-D1PC10-M1-W | |
| Двухпроводная система(NO) | IM8-D1LA01-M2-W | IM12-D1LA02-M1-W | IM18-D1LA05-M1-W | IM30-D1LA10-M1-W |
| Двухпроводная система(NC) | IM12-D1LB02-M1-W | IM18-D1LB05-M1-W | IM30-D1LB10-M1-W | |
| AC90-250V:Управляемый кремниевый выпрямитель(NO) | IM12-A2A02-M1-W | IM18-A2A05-M1-W | IM30-A2A10-M1-W | |
| Управляемый кремниевый выпрямитель(NC) | IM12-A2B02-M1-W | IM18-A2A05-M1-W | IM30-A2B10-M1-W | |
| Невстраиваемые: | ||||
| Код внешнего вида | IM8-□□□M2-W | IM12-□□□M1-W | IM18-□□□M1-W | IM30-□□□M1-W |
| Дистанция срабатывания | 2мм | 4мм | 8мм | 15мм |
| DC10-30VDC: NPN(NO) | IM8-D1NA02-M2-W | IM12-D1NA04-M1-W | IM18-D1NA08-M1-W | IM30-D1NA15-M1-W |
| NPN(NC) | IM8-D1NB02-M2-W | IM12-D1NB04-M1-W | IM18-D1NB08-M1-W | IM30-D1NB15-M1-W |
| NPN(NO+NC) | IM12-D1NC04-M1-W | IM18-D1NC08-M1-W | IM30-D1NC15-M1-W | |
| PNP(NO） | IM8-D1PA02-M2-W | IM12-D1PA04-M1-W | IM18-D1PA08-M1-W | IM30-D1PA15-M1-W |
| PNP(NC) | IM8-D1PB02-M2-W | IM12-D1PB04-M1-W | IM18-D1PB08-M1-W | IM30-D1PB15-M1-W |
| PNP(NO+NC) | IM12-D1PC04-M1-W | IM18-D1PC08-M1-W | IM30-D1PC15-M1-W | |
| Двухпроводная система(NO) | IM8-D1LA02-M2-W | IM12-D1LA04-M1-W | IM18-D1LA08-M1-W | IM30-D1LA15-M1-W |
| Двухпроводная система(NC) | IM12-D1LB04-M1-W | IM18-D1LB08-M1-W | IM30-D1LB15-M1-W | |
| AC90-250V:Управляемый кремниевый выпрямитель(NO) | IM8-A1A02-M2-W | IM12-A2A04-M1-W | IM18-A2A08-M1-W | IM30-A2A15-M1-W |
| Управляемый кремниевый выпрямитель(NC) | IM12-A2B04-M1-W | IM18-A2A08-M1-W | IM30-A2B15-M1-W | |
| Технические характеристики: | ||||
| Код внешнего вида | IM8-□□□M2-W | IM12-□□□M1-W | IM18-□□□M1-W | IM30-□□□M1-W |
| Выходной ток： DC SCR/Реле | ≤150mA | ≤200mA | ≤200mA | ≤200mA |
| / | ≤200mA | ≤300mA | ≤300mA | |
| Падение выходного напряжения DC/AC | DC(NPN, PNP): Max3V, 2-wire: Max 3.9V、AC ：Max10VDC<3V、AC<10V | |||
| Потребляемый ток | DC(NPN, PNP):DC12V8mA,24V15mA 、AC ：Max10mA DC<15mA、AC<10mA | |||
| Стандартный объект обнаружения | 8*8*1(A3 Железо) | 12*12*1(A3 Железо) | 18*18*1(A3 Железо) | 30*30*1(A3 Железо) |
| Повторяемость | 0.01 | 0.01 | 0.02 | 0.05 |
| Частота ответа DC/AC | 1KHz/10Hz | 800Hz/10Hz | 500Hz/20Hz | 500Hz/15Hz |
| Рабочая температура окружающей среды | `-25℃ ~ +65℃ | |||
| Сопротивление изоляции | ≥50M Ω | |||
| Материал корпуса | Металл | |||
| Степень защиты | IP67 | |||
| Аналогичные модели отечественного и зарубежного производства | E2E-X1R5-M1 | E2E-X2E1-M1 | E2E-X5E1-M1 | E2E-X18ME1-M1 |
| Защита от короткого замыкания | 220mA(Исключая продукты с выходом AC) | |||
