Монитор скорости

Функции и внешний вид

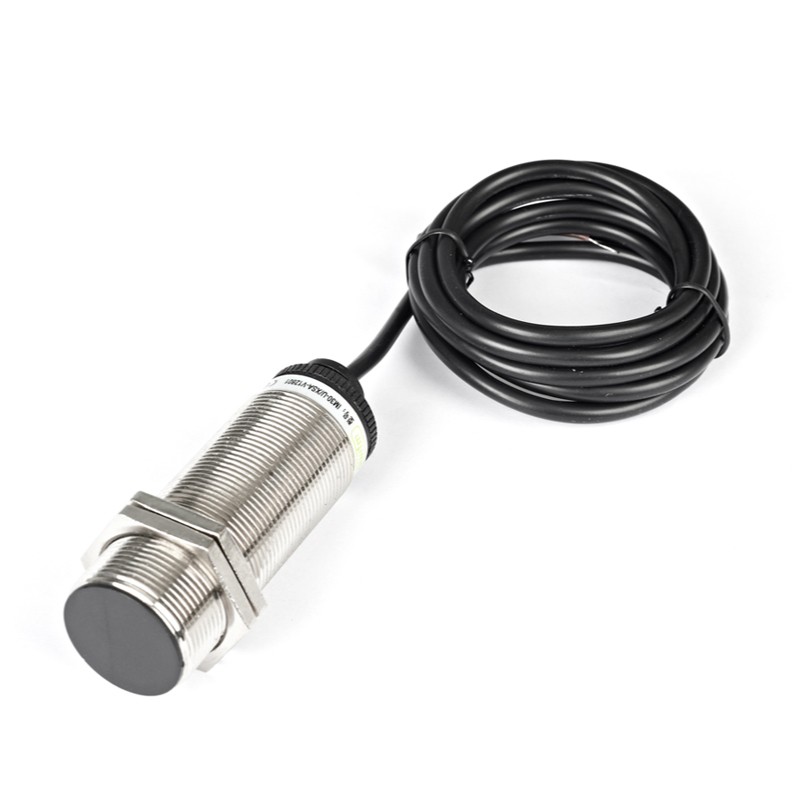

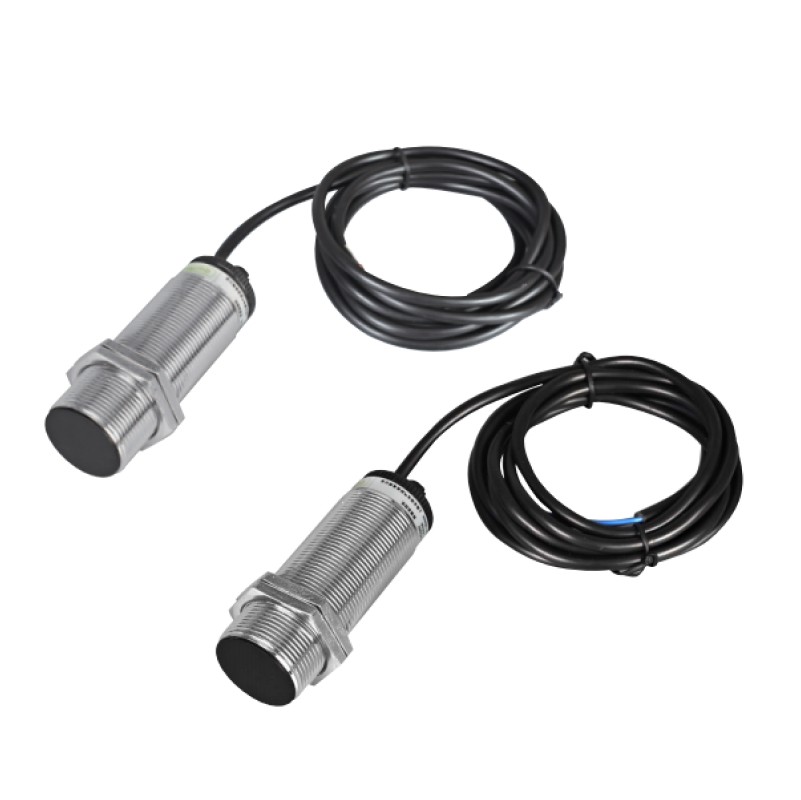

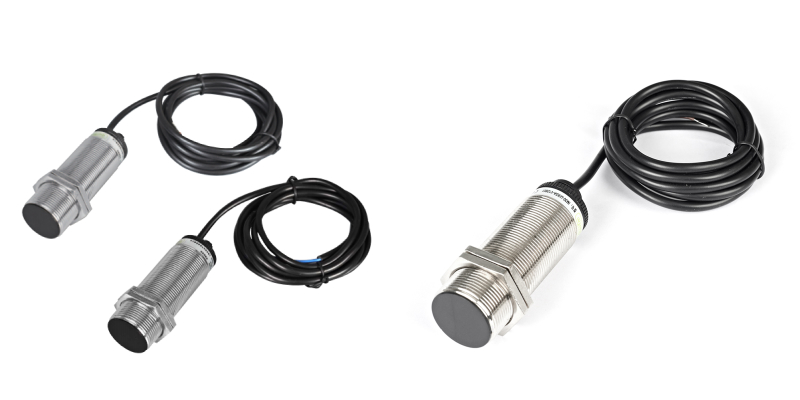

Датчик имеет встроенную функцию мониторинга скорости: в одном корпусе объединены распознавание импульсов, детектирование и процессор, а также возможность одновременного вывода, преобразования, управления и усиления импульсного сигнала; внешний вид можно увидеть на следующем рисунке: его корпус в основном состоит из медного корпуса диаметром 30 мм и длиной 72 мм (резьбовая часть 65 мм, 7 мм у маркировки) и пластиковой головки толщиной 1 мм и пластикового хвостовика толщиной 6 мм (с индикатором действия и потенциометром для регулировки скорости); обладает высокой чувствительностью мониторинга скорости, простотой использования, водонепроницаемостью, защитой от загрязнений и другими преимуществами.

Принцип работы

Датчик использует потенциометр регулировки скорости на хвостовике для предустановки частоты ft (скорости). Когда вращающиеся части (в основном железо, медь и т.д.), которые необходимо контролировать, вращаются с определенной частотой fc (скоростью) в пределах 10 мм от головки датчика, датчик генерирует соответствующие импульсные сигналы внутри через магнитную индукцию и передает их в управляющую схему. После усиления и формирования сигнала схемой производится подсчет; затем полученное значение счетчика сравнивается с частотой вращения fc (скоростью) контролируемой части и предустановленной частотой ft (скоростью). Если fc > ft, датчик генерирует сигнал, вызывающий замыкание переключателя или реле; если fc < ft, датчик генерирует другой сигнал, вызывающий размыкание переключателя или реле.

Инструкция по применению

Датчик активируется на 9 секунд (состояние замкнутого переключателя или реле) сразу после включения питания, чтобы контролируемый объект мог пройти процесс запуска. После задержки запуска, если индикатор действия на хвостовике датчика не загорается, это означает, что частота вращения (скорость) контролируемого объекта ниже предустановленной частоты (скорости) датчика, и датчик или реле находится в разомкнутом состоянии. Потенциометр регулировки скорости на хвостовике медленно поворачивают против часовой стрелки, чтобы зажечь индикатор действия, и датчик или реле замыкается; наоборот, после задержки запуска, если индикатор действия на хвостовике датчика постоянно горит, это означает, что частота вращения (скорость) контролируемого объекта выше предустановленной частоты (скорости) датчика, и датчик или реле находится в замкнутом состоянии. В этом случае потенциометр регулировки скорости на хвостовике датчика медленно поворачивают по часовой стрелке, чтобы погасить индикатор действия, и датчик или реле снова размыкается.

Обычно в реальном использовании, если датчик или реле находится в разомкнутом состоянии, предустановленная частота (скорость) датчика устанавливается на 80% от частоты вращения (скорости) контролируемого объекта при нормальной работе.

Типы/ характеристики			IM30-D1P/                     XSA-V10801		IM30-D1N/                               XSA-V10801		IM30-D1L/                        XSA-V10801		IM30-A2/                             XSA-V11801		IM30-u/                                            XSA-12081
			PNP DC PNP		NPN DC NPN		DC два провода		AC два провода		AC и DC универсальный
(sn)Номинальное расстояние срабатывания (sn)			10мм		10мм		10мм		10мм		10мм
Диапазон регулировки частоты			6-150 импульсов/мин, 20-999 импульсов/мин, 120-3000 импульсов/мин, 480-12000 импульсов/мин
Вес (кг)			0.300		0.300		0.300		0.300		0.300
Способ подключения			Формованный кабель, 3 × 0.34мм², длиной 2м				Формованный кабель, 2 × 0.5мм², длиной 2м
Степень защиты по IEC 60529 IP67			IP67
Диапазон движения			0...8мм
Повторяемость			3% от фактического расстояния срабатывания Sr
Точность детектирования			3 ... 15% от установленной частоты Fr
Рабочая температура			－ 25... ＋ 70℃
Индикация состояния выхода			LED
Номинальное напряжение			12...48V  DC 12 ... 48V с защитой от обратной полярности						～ 24...240V		AC / DC 24 ... 240V
Диапазон напряжения (включая пульсации)			постоянный ток 10...58V						～ 20...264V		AC / DC 20 ... 264V
Коммутационная способность			≤ 200мА, с защитой от перегрузки и короткого замыкания С защитой от перегрузки и короткого замыкания						～ 5...350мА		DC 5 ... 200мА
Падение напряжения в открытом состоянии			≤ 1.8V				≤ 5.7V
Ток утечки							≤ 1.5мА
Потребляемый ток без нагрузки			≤ 15мА
Частота переключения			48,000 импульсов/мин
Задержка включения			9±с20%+1/Fr

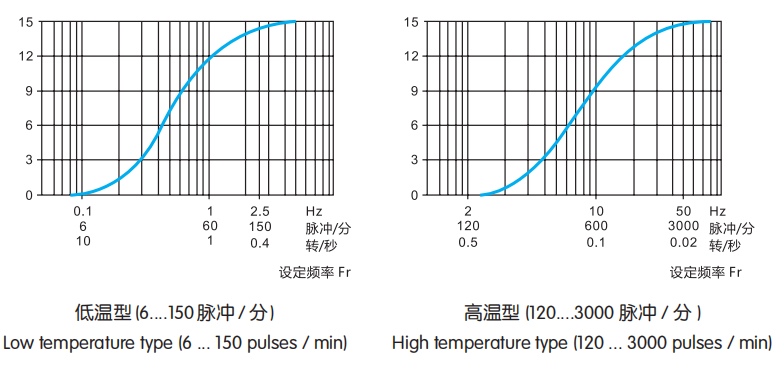

Кривая регулировки потенциометра и установка

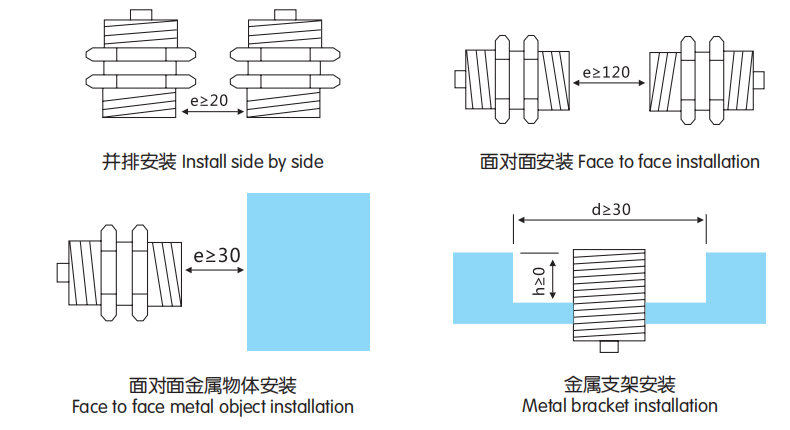

Способ установки

Схема подключения

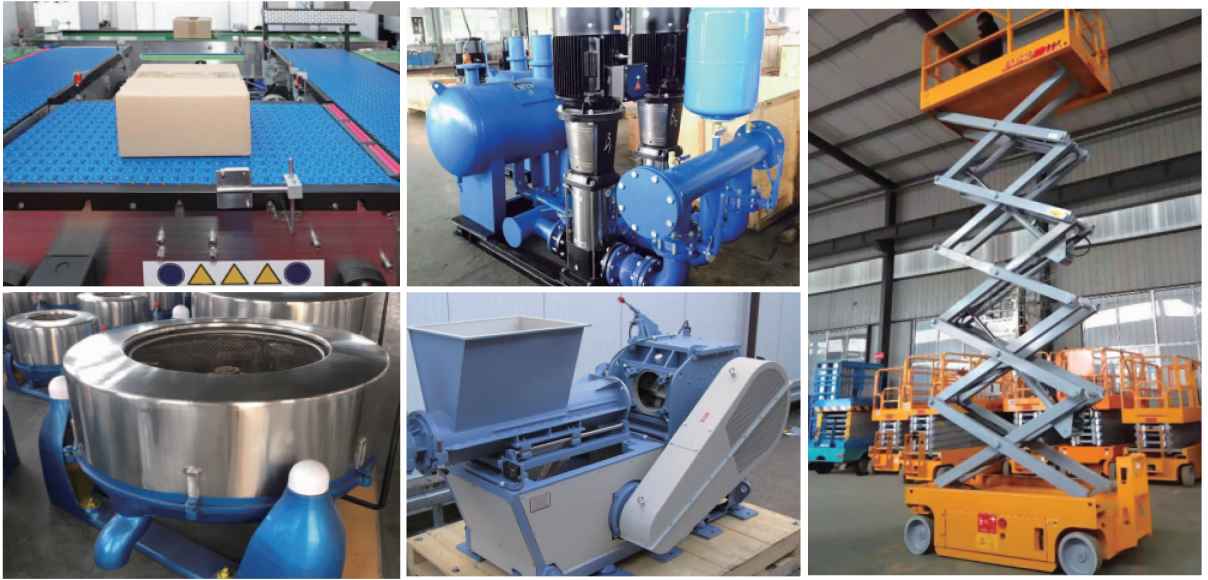

Область применения

Эта серия датчиков предоставляет экономичное решение для таких проблем, как обнаружение проскальзывания, повреждение конвейерной ленты, срез и перегрузка вала передачи, а также защита двигателя. Может применяться на следующих машинах: конвейерные ленты, цепные ковшовые элеваторы, винты Архимеда, шлифовальные машины, дробилки, водяные насосы, центробежные сушилки, смесители, двигатели и т.д.
